[ショベルクレーン仕様/後方小旋回機] キャタピラージャパン308D CR
| 運転質量 | kg | 7,930 |
|---|---|---|
| 標準バケット容量 | m3 | 0.28 |
| 吊り上げ能力 (最大能力) |
t×m | 1.7×3.5 |
| 最大地上揚程 | m | 4.63 |
| 旋回速度 (クレーンモード時) |
min-1 [rpm] | 7.5 |
| 旋回速度 (掘削作業時) |
min-1 [rpm] | 10 |
| 走行速度 (クレーンモード時) |
km/h | 1.8/1.2 |
| 走行速度(高/低) （掘削作業時） |
km/h | 5.0/3.1 |
| 登坂能力 | 度 | 35 |
| 定格出力 | kW(PS) | 41.5(56) |
|---|---|---|
| 回転数 | min-1 | 2,000 |
| 輸送時全長 | mm | 5,810 |
| 輸送時全高 | mm | 2,630 |
| 輸送時全幅 | mm | 2,320 |
| 旋回後端半径 | mm | 1,290 |
| 吊り上げ能力 (最小半径時) |
t×m | 1.7×1.67 |
| 吊り上げ能力 (最大半径時) |
t×m | 0.8×5.46 |
| 運転資格 | 車輌系技能講習 小型移動式クレーン技能講習 | |

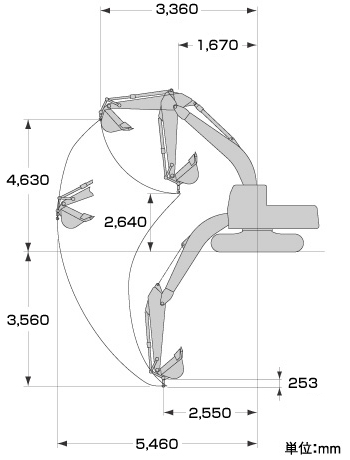

作業範囲図
| A:最大掘削深さ | mm | 4,140 |
|---|---|---|
| B:最大垂直掘削深さ | mm | 3,600 |
| C:最大掘削半径 | mm | 6,390 |
| D:最大床面掘削半径 | mm | 6,250 |
| E:最大掘削高さ | mm | 7,390 |
| F:最大ダンプ高さ | mm | 5,250 |
| G:最小ダンプ高さ | mm | 2,410 |
|---|---|---|
| H:フロント最小旋回半径 | mm | 1,670 |
| I:床面仕上最小半径 | mm | 1,860 |
| J:フロント最小旋回時高さ | mm | |
| 標準バケット容量 | m3旧ｊIS | 0.25 |
| A:最大掘削深さ | mm | 4,140 |
|---|---|---|
| B:最大垂直掘削深さ | mm | 3,600 |
| C:最大掘削半径 | mm | 6,390 |
| D:最大床面掘削半径 | mm | 6,250 |
| E:最大掘削高さ | mm | 7,390 |
| F:最大ダンプ高さ | mm | 5,250 |
| G:最小ダンプ高さ | mm | 2,410 |
| H:フロント最小旋回半径 | mm | 1,670 |
| I:床面仕上最小半径 | mm | 1,860 |
| J:フロント最小旋回時高さ | mm | |
| 標準バケット容量 | m3旧ｊIS | 0.25 |
